700KW天然气发电机组

机组型号:700GF-T 700GF1-T 700GF2-T

外形尺寸：6000×2200×2400mm(L×B×H)

额定电压：400V 6300V 10500V

燃料类型：天然气

参考重量：14500kg

获取报价>> 咨询热线：
0531-69953988

产品说明
DESCRIPTION

我公司研制制造的700GF-T型天然气发电机组，适用于管道天然气、油田伴生气等。机组采用了全新燃气机设计理念，由我司自主研发，利用ProE整机开发系统，Analysis有限元强度、气流和动平衡分析技术，匹配的增压、调速、稳压、点火和运行管理系统，融入国家发明燃烧控制、电控混合器等技术。机组具有高安全性、高可靠性、高热效率、高性价比和自动化运行管理等特点。

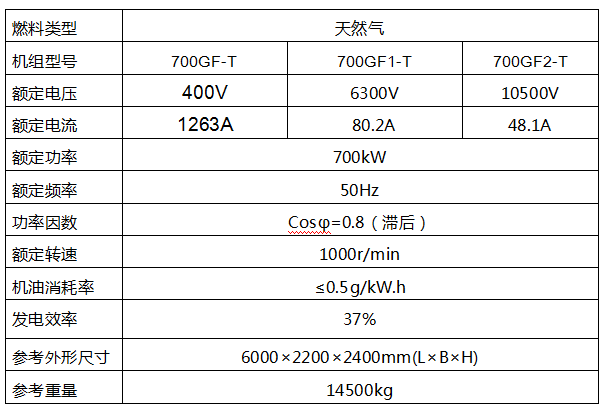

基本参数

技术特点：

Ø 高可靠性：发动机的主要零部件（如机体、曲轴等），经过了市场长期考验，结构成熟、质量可靠，采用特别的技术对关键零部件表面进行处理动平衡测试系统，使机组运行振动控制在更低。
Ø 顶尖零部件：进口混合器、德国点火系统、美国调速系统、捷克控制模块
Ø 高带载能力：

Ø 适应浓度、压力变化：电控混合器可以实现浓度自适应和快速响应，使发电机组适应变浓度沼气，保证功率输出稳定。高稳定调压系统，可以实现低压（3kpa）进气，并保证稳定运行，通过该技术，确保了浓度、压力降不分闸，浓度、压力突升不出现重大运行事故。
Ø 自动化程度高：主控制系统由国外进口机组控制器及5吋或8吋显示器组成。

主控制模块

（1）集监视、控制、调节、保护于一体的发电机组专用控制器，使机组既能并网运行，又能并车运行。
（2）主控制器采用模块化设计，通过CAN通讯可增加扩展模块，满足发电机组多种参数采集及控制的需要。通过CAN通讯，多达32台机组可并车运行。

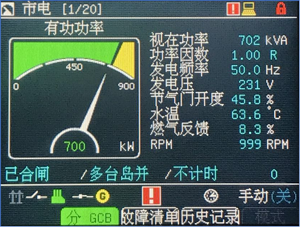

（3）机组可实现远程启停，有功功率及无功功率的自动调整，自动同期，满足自动化机组的需要。保护功能齐全，有发动机超速、油压低、水温高、机油温度高等发动机保护，也有逆功、过流、欠压/过压、欠频/过频等发电机保护功能。显示器：显示参数齐全，满足显示、参数设置、报警、历史记录等需要。

就地控制柜

设备介绍

控制系统功能:
基本功能：起停控制，空燃比控制；

测量保护：缸温、排温在内的所有机组参数测量，发动机保护完备；

工控适应：全工况段的控制，包括怠速控制、低载控制等；

功率管理：发电功率灵活控制；

网络功能：便于构建大型自动化电站，有效提高网络管理水平；

安全防护：实现了强弱电分离。

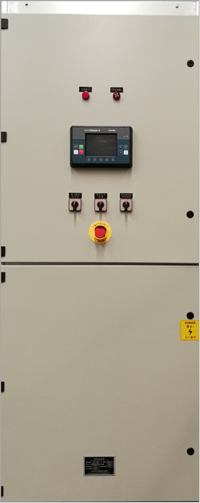

就地监控柜:

包含大型ECU系统、发电机组控制器IG-NTC、信号采集模块、电子调速、显示器、直流电源等，机组控制功能全部集中到该柜中。每台机组配1台就地监控柜，安放在机组侧。

---机组启动、调速、自动并网、功率因数控制、加减负荷；

---电量测量与显示: U、I、Hz、kW、 kVAr、kVA、PF、 kWh、kVAhr；

---报警与保护：过载/短路、过压/欠压、过频/欠频、逆功率、绕组温高、超速等；

---采集机组各种参数:如缸温、排温、油温、水温、油压、转速、燃气调节阀开度等。

机组断路器柜:
主开关选用国内顶尖断路器，具备欠压延时保护及线路电流四段保护：过载长延时、短路短延时、短路瞬时及接地故障电流保护。
